胶磨机是多功能研磨机和胶体磨等设备的简称?
昊星胶磨机是多功能研磨机、多功能胶体磨、高剪切分散研磨机、粉碎泵(管道磨)研磨泵系列的简称。胶磨机结构:第一级由具有精细度递升的三级锯齿突起和凹槽。胶磨机静磨盘可以随机的被调整到所需要的与动磨之间的距离。在增强的流体湍流下,研磨盘齿槽在每级都可以改变方向。从一、二、三级乃至四级复杂精密度结构由胶磨机磨盘装置动转定子组成。纳米垩分散头的设计也很好地满足不同粘度的物质以及剥层和研磨颗粒粒径的需要。昊星胶磨机系列之一高剪切分散研磨机(管道磨)在线式的动磨盘和静磨盘和批次式机器的工作头设计的不同主要是因为在对输送性的要求方面,特别要引起注意的是:在粗精度、中等精度、细精度和其他一些工作头类型之间的区别不光是指定转子齿的排列,还有一个很重要的区别是不同工作头的几何学特征不一样。狭槽数、狭槽宽度或以及其他几何学特征都能改变动磨盘和静磨盘工作头的不同功能。根据以往的惯例,依据以前的经验指定工作头来满 足一个具体的应用。在大多数情况下,机器的构造是和具体应用相匹配的,因而它对制造出最终产品是很重要。当不确定一种工作头的构造是否满足预期的应用,因此选型时要注意说明清楚十分重要。
工作原理
胶磨机是针对在流体中的尚未分散的分散相颗粒以及不溶性液滴,采用五租和十合一设备构造的先进设计理念,将胶磨机的多功能所有着越强性能的剪切均质、解聚搅拌、分散混合、研磨粉碎的多功能胶磨机特有元素来完成,让这些小颗粒重新进入更精密,更狭窄,更先进的多层次的磨盘上凹凸齿沟槽相互交错配合迷宫中多级式粉碎研磨盘区域内进行高效分散、均质、破碎、粉碎、解聚、研磨等机械工作原理,并且要承受交错排列研磨盘数以千百计的研磨盘齿轮牙槽和刀片相对高速运转时,而形成的复杂高速剧烈震荡、高频摩擦、以及研磨湍流,从而产生强大的冲出波及超声波,使液滴分子链液断裂、颗粒破碎、液粒撕碎等工艺要求,从而使物料颗粒细化度越磨越细、分散乳化效果越磨越好。产品稳定性越好,粉碎研磨面积大,在胶磨粉碎跳动时间越长。高速驱动下物料从进口处由推进器装置直接经高剪切同步研磨进入一个剪破碎系统、有效的破碎,通过二个研磨细化系统的一种特殊粉碎装置,将流体中的一些大粉团、粘块、团块等大小颗粒迅速破碎, 然后吸入剪切粉碎区精细粉碎,在十分狭窄的工作过道内由于磨盘上转子刀片与定子刀片相对高速切割从而产生强烈摩擦及研磨破碎等。在机械运动和离心力的作用下,将已粉碎细化的物料重新压入精磨区进行研磨破碎,精磨区分三至四级,越向外延伸一级磨片精度越高,齿距越小,线速度越长,物料越磨越细,同时流体逐步向径向作曲线延伸。每到一级流体的方向速度瞬间发生变化,并且受到每分钟上千万次的高速剪切、强烈摩擦、挤压研磨、颗粒粉碎等,在经过三个精磨区的上千万次的高速剪切、研磨粉碎之后,从而产生液料分子链断裂、颗粒粉碎、液粒撕破等功效使物料充分达到分散、粉碎、乳化、均质、细化的目的。
在特殊低温工矿要求被粉碎物料通过冷却在低温下状态后,进入胶磨机的粉碎腔体内通过胶体研磨轮(定子和转子)相对高速旋转,物料与叶片,齿盘,物料与物料之间的相互反复冲击,碰撞,剪切,混合、搅拌、乳化、均质、研磨、摩擦等综合作用下,最小细度可达0.5~8um左右,达到超微粒粉碎的理想效果。同时具有输送扬程可达5-30米,特制多级剪切式输送杨程可达30-60m。通过不同几何形状的磨盘和固体磨盘在高迅旋转下的相对运动,通过剪切分散、碾磨、高频振动和多级粉碎而获得微米级或纳米级的精细颗粒的效果。粉碎系统设有两至四道磨碎区,一级为细磨碎区,二级超微磨碎区,大型胶体磨增设胶磨机三级为到四级粉超微精碎细度可调节上下铜磨盘的间隙,能有效地一次性达到所需要的超微粉碎效果。该机具有结构紧凑、运转平稳、噪音小、耐腐蚀、易清洗、维修方便等特点。目前是国内湿法粉碎最理想的设备。另外,多级剪切式胶体磨是一种二级以上高剪切均质胶体研磨机,是由于具有高效由超高速剪切均质机、湿法粉碎机、高速混合机、管道研磨泵、低温控制自动一体化等智能胶体研磨机成套设,它同时具备有剪切均质机、湿法粉碎机、高速混合机、管道研磨泵、低温控制胶体磨和分散机的功能,并且减少了胶体磨和分散机等多泵串连后的,时间差因素。从成本上来讲,原先两台以上设备的价格,现在用一台多级剪切式胶体磨就可以完成,性价比更高,可替代进口产品。昊星科技胶磨机设计制造工艺先进,远超世界技术。
应用范围
1.食品工业:芦荟、花粉破壁、菠萝、芝麻、果茶、冰淇淋、月饼馅、奶油、果酱、果汁、大豆、豆酱、豆沙、花生奶、蛋白奶、豆奶、乳制品、麦乳精、香精、各种饮料、乳化鸡骨泥、乳化猪皮及其他动物皮等。
2.化学工业:油漆、颜料、染料、涂料、润滑油、柴油、石墨、重油、催化剂、钛白粉、賿粘剂、洗涤剂、塑料、玻璃钢、皮革、消泡剂、发泡剂、石墨烯、乳化清洁油、新能源等。
3.日用化学:牙膏、洗涤剂、洗发精、鞋油、化妆品、沐浴精、肥皂、香脂等。
4.医药工业:各型糖浆、营养液、中成药、膏状药剂、生物制品、鱼肝油、花粉、蜂王浆、疫苗、各种药膏、各种口服液、针剂、静滴液、胰酶制剂、乳剂、牧药等。
5.建筑工业:各种涂料、包括内外墙涂料、防腐防水涂料、冷瓷涂料、多彩涂料、陶瓷釉料等。
6.其他工业:塑料工业、纺织工业、造纸工业、生物化工、环保节能、煤炭浮选剂、纳米材料、各大中院校、科研单位等。
主要结构
多级剪切式胶体磨以剪切均质机、湿法粉碎机、高速混合机、管道研磨泵、低温控制自动一体化等五合一智能胶体磨等组合而成的一种高科技先进设备。 多级剪切式胶体磨第一级是推进器的推进碾压,剪切,分散的剪切分散机结构,转定子是由三、四级研磨粉碎齿轮或五、六以至八级以上剪切层百个齿型乃至数百个刀片组成,起到分散、混合、剪切、均质、乳化、粉碎、研磨等多功能作用。 多级胶体磨第二级是剪切式胶体磨结构,转定子是有三大区域十道剪切研磨小区以及上千个大小不一,凹凸不平、犬牙交错的齿槽组成,起到高速剪切、强烈摩擦、颗粒撕碎等一系列复杂而强劲的机械运动及多元化高频率剪切研磨之后,使液滴分子链断裂、颗粒破碎、液粒撕碎等工艺的结构要求。
主要技术参数
型号 | JM-L50 | JM-L80 | JM-L100 | JM-L120 | JM-L140 | JM-F180 | JM-F200 | JM-W250 | JM-W320 | JM-W400 | JM-W500 |
乳化细度um (单循环或多循环) | 5~40 | 3~40 | 2~40 | 2~40 | 2~40 | 2~40 | 2~50 | 2~50 | 5-100 | 5-100 | 5-100 |
调节范围mm | 1-0.01 | 1-0.01 | 1-0.01 | 1-0.01 | 2-0.01 | 2-0.01 | 2-0.03 | 3-0.01 | 4-0.5 | 4-0.5 | 5-0.5 |
产量t/h 按物料性质而变化 | 0.01-0.2 | 0.3-1 | 0.5-2 | 0.7-3 | 1-4 | 2-5 | 5-10 | 10-30 | 10-35 | 10-35 | 10-35 |
电机 | 功率kw | 1.1 | 3 | 5.5 | 7.5 | 11-15 | 22 | 37 | 45 | 55 | 75 |
电压v | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
转速r/minjkl | 2900 | 2900 | 2900 | 2900 | 1800-3600 | 2900 | 2900 | 1800-3600 | 2900 | 2900 | 2900 |
磨片直径mm | ∮50 | ∮80 | ∮100 | ∮120 | ∮140 | ∮180 | ∮200 | ∮180 | ∮320 | ∮400 | ∮500 |
出料口直径(时) | ∮15 | ∮25 | ∮32 | ∮32 | ∮40 | ∮40 | ∮50 | ∮65 | ∮80 | ∮100 | ∮125 |
进料口直径(时) | ∮32 | ∮32 | ∮40 | ∮50 | ∮65 | ∮80 | ∮100 | ∮125 | ∮150 | ∮150 | ∮200 |
冷却水管径(时) | ∮1/8″ | ∮1/4″ | ∮1/4″ | ∮1/4″ | ∮1/4″ | ∮1/4″ | ∮1/4″ | ∮1/4″ | |||
外形尺寸 | 长mm | 300 | 320 | 560 | 750 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 |
宽mm | 280 | 300 | 320 | 350 | 400 | 500 | 550 | 500 | 550 | 600 | 800 |
高mm | 680 | 900 | 950 | 950 | 1100 | 1150 | 1080 | 680 | 720 | 800 | 900 |
重量kg | 30 | 60 | 113 | 135 | 155 | 450 | 295 | 450 | 550 | 750 | 950 |

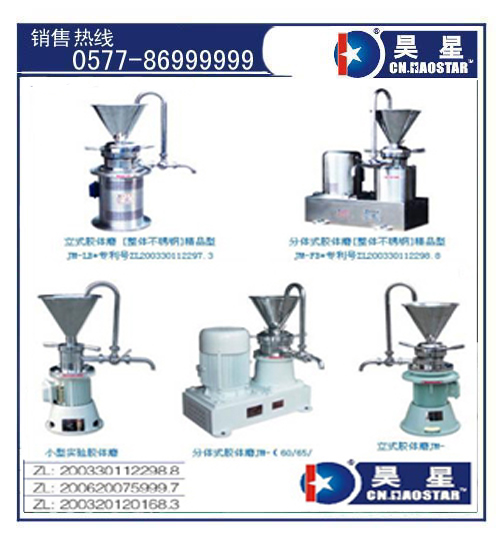

注;本表内产品为普通型型号:分别JM-L立式;JM-F分体式;JM-W管线式.另有精品型、封闭型和低温胶体磨、以及胶磨机组成套设备。胶磨机是昊星研磨机、多功能胶体磨、高剪切分散研磨机、粉碎泵(管道磨)研磨泵系列的简称。详见登录官网:www.057786999999.com |
